貝雷橋施工工藝

作者: 本站 來源: 本站 時間:2020年11月10日 瀏覽次數: 字體:[]

施工程序
施工準備墩臺基礎處理橋臺混凝土澆筑鋼橋架設。

施工總體布置
根據現場施工條件及施工進度計劃安排,先進行兩個橋臺基礎的開挖,基礎開挖完成后,進行橋臺混凝土施工,兩個橋臺同時施工,待橋臺混凝土達到設計強度后,進行貝雷橋安裝。
郴州大川筑路機械有限公司,湖南筑養路工程機械生產銷售,湖南筑養路工程鋼橋生產銷售
施工準備
1
)施工道路。施工道路利用變電站進場開挖施工道路。

2)施工用電。該工程主要用電采用柴油機發電。

3)測量施工。對橋臺位置地形進行測量放線,確定基礎高程,并根據橋臺設計尺寸放 出基礎開挖邊線、中心控制點及順橋向軸線。澆筑施工時,應定時校核模板,嚴格控制墩臺體形及高程。

基礎開挖
先進行兩個橋臺的基礎開挖,根據橋臺設計尺寸用測量儀器放出基坑上口開挖邊線及下口邊線,爆破開挖采用 PC320 液壓反鏟開挖。

混凝土橋墩施工
1
)模板安裝。橋臺混凝土模板采用組合鋼模板,鋼模板在每次使用前需清洗修理,并在鋼模表面涂刷脫模劑。模板由 5t 自卸汽車運至現場,人工倒運至倉面。根據測量放樣點進行模板安裝,測量復測后進行內拉內撐加固及補縫,并在澆筑前再進行復測。


2)澆筑準備和檢查驗收。當倉位的施工縫面處理、模板支立、鋼筋綁扎與焊接等工序完成后,立即從上到下進行澆筑倉位的清理工作,將施工時留在倉內的所有材料和棄料清出倉外,并用清水沖洗,直至倉面水變清。搭好必要的施工平臺,并用清水將模板和施工縫面潤濕后,將倉內積水清理干凈。開倉前嚴格按照三檢制度通過自檢,并按照規定填寫好倉位驗收表,再申請監理工程師組織驗收,簽認合格后立即開倉澆筑。

3
)混凝土澆筑:
①混凝土的運輸、入倉方式。混凝土由拌和機拌制好后手推車推至集料斗來完成其水平運輸?;炷敛捎眯泵娲钤O溜槽入倉。

②鋪料方式 采用平鋪法鋪料,每層鋪料厚度為30 50cm。由短邊沿長邊方向進行混凝土鋪筑,保證混凝土在下層混凝土初凝前覆蓋下層混凝土,保證上下層混凝土整體性較好。

③混凝土平倉及振搗 主要采用人工持鐵锨平倉?;炷琳駬v時采用電動軟軸插入式 50mm 型振搗器振搗,混凝土入倉后按梅花型插入進行振搗?;炷翝仓r應選用有經驗的工人按規范操作,防止過振和漏振,嚴禁在倉內加水,影響混凝土的質量。

④拆模與養護 在混凝土澆筑完成后,模板的拆除應在達到有關規范規定的強度后才能拆模,避免在夜間或氣溫驟降期間拆模,嚴禁因搶進度而提前拆模,從而影響混凝土質量?;炷翝仓旰髴M行養護,噴灑時間在混凝土表面已收水,呈濕潤狀態時進行。養護采用人工灑水和花管噴水養護。

⑤臺背回填 臺背回填需要橋臺混凝土強度達到 70%以上方可進行,采用分層填筑,分層厚度不大于30cm,采用 20t 振動碾進行碾壓,振動碾無法碾壓的位置,采用平板振動夯進行人工夯實。


施工準備
1
)在兩個橋臺之間搭設腳手架,上鋪馬道板作為鋼橋架設平臺。兩側橋臺至施工道路部位采用 ZL50C 裝載機進行場地平整。畫出料場線,注明橋梁各構件、配件及架設工具的堆放位置。

2
)由測量放線定出搖滾、平滾與座板的位置。測出橋梁中線樁及搖滾、平滾和 座板標樁的高程。橋梁中線樁應測至對岸鼻架端能到達之最遠處。

3
)架設橋梁所需配件、架設工具及各種機械設備應準備齊全,由 5t 自卸汽車運至施工現場分批分類堆放。

滾軸安裝
根據架設需要,搖滾安置在推出岸與對岸的岸邊,與支座板的距離為 0.75m。在搖滾安裝前,先安置好搖滾樣盤,安置樣盤方法:根據標定的位置,在安裝樣盤的地方作橋梁中線的垂線,再在垂直線上量出樣盤間距的一半(1.875m),即可定出樣盤 的位置。樣盤位置確定后,將滾軸放置在樣盤上,搖滾在樣盤上的位置是向橋中線一邊靠緊。平滾用來拼裝橋梁,原則上在推出岸搖滾之后每隔 6m 布置一組,如不滿足平滾承載力要求,可根據具體情況作適當調整。平滾樣盤位置確定類同搖滾樣盤,只是從樣盤格端算起離橋梁中心線距離為 1.6m。平滾在樣盤上的位置是向樣盤中肋貼緊。滾軸安放好以后,仔細檢查它的落座是否穩固,縱橫向位置是否準確,沿縱向檢查橋梁推出時橋尾是否觸及地面。經檢查滾軸位置確屬無誤后,方可進行橋梁的拼裝架設工作。

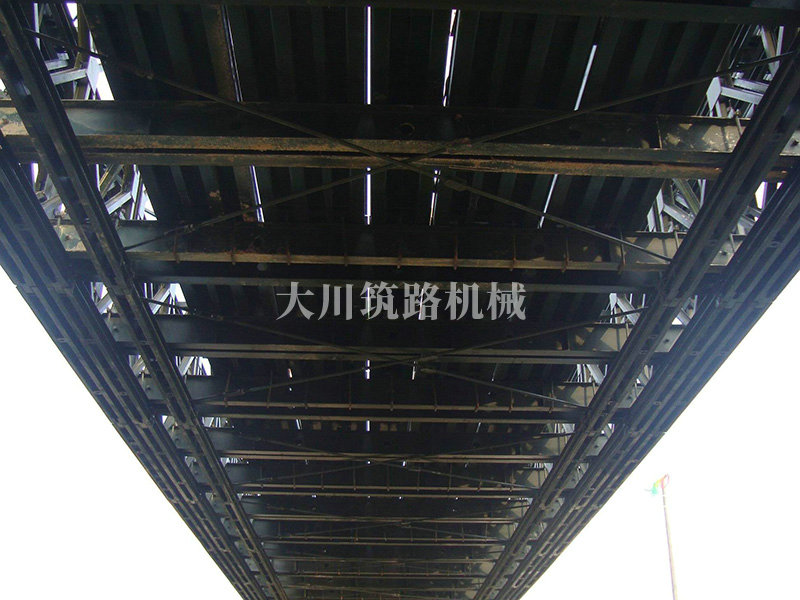

橋梁的拼裝
為避免在推出過程中,因前部懸空而發生傾倒的危險,需在正橋的前端另拼裝 5 節鼻架,均為單排單層。因該橋跨度較大,為減輕推出質量,先不裝足上層桁架待鼻架到達對岸后,拆除鼻架,再裝齊不足部分桁架。

1
)拼裝前的橋跨結構的核算:

①  推出岸搖滾承載力核算 該橋梁為加強型 3 排雙層鋼橋,搖滾的位置安放在座板前(靠河側)0.75m 位置。當橋梁推到一定位置時,搖滾的前后質量處于平衡狀態,此時搖滾承受了包括鼻架在內的、以搖滾為支點的推出橋的全部質量,也是搖滾承受的最大質量。經計算,3 排雙層加強型鋼橋的推出質量為 100t。架設時推出岸采用 4 個搖滾,每個搖滾滾軸承重為:1000/4=250k N,滿足搖滾的承載力要求。

②平滾承載力核算 在推出岸搖滾之后每隔 6m 安裝 1 組平滾。當桁架拼至第 2 組與第 3 組平滾之間時,由于前端懸臂作用的關系,使懸臂端桁架因自重力而下垂,致使推出岸搖滾與第 2 組平滾之間產生向上撓曲的反拱現象,使第 1 組平滾不受力,而第 2 組平滾承受約 12m4節)范圍內的橋梁質量。對于 3 排雙層加強型橋梁,每節質量為 6.13t,第 2 組平滾承受的質量為:6.13×4=24.52t, 每個平滾分攤的質量為:24.52/4=6.13t,大于每 1 個平滾設計承受的質量6t,因此需減少平滾間距。平滾間距 改為在搖滾之后每隔 4.5m 安裝 1 組,則第 2 組平滾承受約9m3 節)范圍內的橋梁質量。第 2 組平滾承受的質量為:6.13×3=18.39t,每個平滾分攤的質量為:18.319/4=4.598t,小于每 1 個平滾設計承受的質量 6t,因此滿足要求。


2)鼻架的拼裝 鼻架拼裝步驟如下:

①在推出岸兩邊的每個搖滾上各豎放所需桁架,桁架一端放在搖滾上,另一端 放在臨時墊木上 (因平滾間距為 4.5m,而一片桁架的長度只有 3m,故需用臨時墊木)。各片桁架的陰陽頭朝向均無關系,但必須全橋一致。

②  將第 1 根橫梁置于前端豎桿后面,并將橫梁底面內兩排孔眼各自套入兩片桁架下弦橫梁墊板上的栓釘,用橫梁夾具夾住,但不擰緊,待橫梁上的斜撐安裝好后才能將橫梁夾具擰緊。

③安裝第 2 節桁架,同時安裝前 1 節桁架的斜撐。④在第 2 節桁架前端豎桿后面安裝橫梁,用橫梁夾具輕輕夾住,待橫梁上斜撐安裝好后再擰緊。⑤安裝第 3 節桁架,并在第 1 節桁架上安裝抗風拉桿,在第 2 節桁架的橫梁上 安裝斜撐。⑥根據兩岸地面高差和鼻架端的撓度,確定下弦接頭數目、接頭位置以及鼻架端的抬高度,然后在鼻架下弦兩桁架接頭處安裝下弦接頭,并用桁架銷子連接。依照上述拼裝步驟循環進行,直至鼻架拼裝完畢。

3
)正橋拼裝 先進行 3 排單層的底層橋梁的安裝,在完成 4 節 3 排單層的底層橋梁后,開始安裝第 1 節橋梁的上層桁架。
3 排單層的底層橋梁的拼裝:第 1 節拼裝:將第 1 節的內排桁架連接在已裝好的鼻架上。將第 2 排桁架抬起置于平滾或墊木上,并與安裝好的鼻架對齊,用人扶住,使第 1、第 2 排桁架上弦桿的頂面在 1 個標高上,然后在兩桁架之間安裝支撐架,待第 1 節桁架的橫梁就位后,擰緊支撐架螺栓。安裝第 2 節橋梁的第 2 排桁架。抬上第 1 節橋梁的第 3 排桁架,各用 1 人扶住,不讓傾倒。在第 1 節桁架中豎桿前安裝橫梁,用橫梁夾具夾住,但不擰緊。在第 1節桁架后端豎桿前,安裝第 2 根橫梁,用橫梁夾具夾住,仍不擰緊。在第 1 節桁架前端豎桿后安裝第 3 根橫梁,并在第 2 根橫梁上安裝斜撐。安裝第 1 節橋梁的抗風拉桿,并在第 2 與第 3 排桁架前端豎桿上安裝聯板,然后擰緊所有橫梁夾具。 至此第 1 節橋梁已全部安裝完畢,第 2 節的第 2排桁架也已裝上。其余各節拼裝:安裝第 2 節的內排桁架。安裝第 3 節的第 2 排桁架。安裝第 2 節的第 3 排桁架。在第 2 節桁架的后豎桿前安裝橫梁,但不夾緊。在該橫梁上安裝斜撐,同時安裝抗風拉桿。安裝中橫梁。安裝支撐架(在第 1 排第 2 排桁架上弦桿頂平面上)和聯板(在第 2 排與第 3 排桁架前端豎桿上)。擰緊所有橫梁夾具和抗風拉桿,然后安裝橋面板。按上述程序循環進行安裝其他各節桁架,直至全部拼裝完成為止。

②上層桁架拼裝 :上層桁架的拼裝在 3 排單層的底層橋梁前 4節拼裝完成后進行。為了拆卸方便,3 排雙層橋梁上層桁架的銷子,均由里往外插。故次 1 節的外排桁架必須在前 1 節的中排架安裝之前裝上,否則外排桁架的銷子就無法裝上。當桁架就位后,即可在第 1 與第 2 排桁架的后豎桿上(如為同一節應同時在前豎桿上)和上弦桿頂面安裝水平支撐架,另外應在第 2 與第 3 排桁架的前豎桿上安裝聯板。所有鼻架及正橋的拼裝均由 8t 汽車吊吊裝就位。

橋梁的推出
采用卷揚機作為橋梁推出時的牽引工具,在右岸橋臺上安置滑輪,其位置應正對橋梁中心線。用鋼絲繩穿過滑輪,其兩端系在鼻架下弦接頭后面的桁架豎桿與橫梁交接處。系結點要墊以麻袋、草袋或木料等軟物,防止結構構件與鋼絲繩之間磨擦而受損。橋梁推出時,速度應緩慢而平穩。當鼻架推過對岸搖滾后,即將鋼絲繩改系在正橋相應的地方。

橋梁落座
推橋工作完畢后,橋梁端柱正好對準支座板中心,拆除鼻架后,落橋即可開始進行。用千斤頂頂在橋梁的下弦將橋梁頂起少許,其位置定在桁架弦桿與腹桿的交點處。千斤頂與弦桿之間放一塊厚鋼板,將力量平均傳布到弦桿的槽鋼上。千斤頂座下應墊墊木,以利于橋梁傳來的反力分布在較大的地面上。橋梁被頂起后,將搖滾和樣盤取出,搖滾下的支座移至預先放好的支座板上,然后降橋工作即可開始。降橋時,推出岸橋端先予降下,與此同時,對岸橋端降落的準備工作開始進行。待推出岸橋端落到支座就位后,對岸的落橋工作便開始進行。橋梁降落時,各個千斤頂?shù)慕德渌俣缺3忠恢?,以免將橋梁的質量集中在某一個千斤頂上,造成千斤頂或橋梁弦桿的損壞。同時應在千斤頂附近的橋梁下弦下面放臨時墊木,墊木與弦桿應留有一定空隙,以免千斤頂失靈或損壞,橋梁跌落落差不致過大。臨時墊木隨橋梁的降落逐一取出。

引橋安裝
橋梁座落用普通千斤頂在橋梁下弦,其位置在桁架弦桿與腹桿交點,千斤頂與弦桿之間放一塊厚板,將壓力平均傳布到弦桿的兩個槽鋼上。切不可把千斤頂頂在一根槽鋼上,更不應該讓槽鋼翼緣單獨承受千斤頂?shù)牧α?。橋梁座落工作完成后,即開始鋪設引橋,連接橋梁與路堤的引橋,其縱坡不宜過大。引橋可用 1 節亦可用兩節,視地形與引橋需要保持的縱坡而定。
